本社S工場:マイクロスリットをクリーンルーム内で行います。


S-Factory(南工場)

   細巾のクリーンスリット工場 S-FACTORY

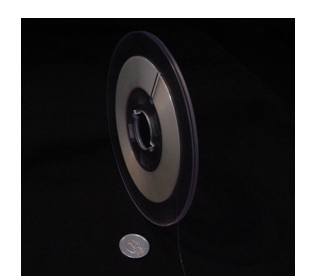

        「マイクロスリット0.3mm」

マイクロスリット加工 S工場 画像.bmp


「マイクロスリット加工でモノづくりの限界を広げます」

  薄型 小型化の世界を無限に

【主たる加工技術】

  • クリーンスリット

          マイクロスリット加工
          シャープスリット加工
          オシレートスリット加工
          ハーフスリット加工
          フリクションスリット加工


       スリット加工精度±0.05



●機能加工

  表面ブラスティング
  プラズマ放電処理

■設備内容

  マイクロスリッター    7台
  ブラスティングマシン   1台
  プラズマ放電表面改質   1台
  熱ラミネーター      1台

更に詳しくは杉山までLinkIcon

【得意とする材料】
     銅箔
     多層CCL
     アルミ箔
     鉄箔
     ニッケル箔



粘着多層品

PI(絶縁フィルム)
PET(絶縁フィルム)

■マイクロスリット0.3mm

最小巾0.4mmの小型化技術でこれまでの加工方法を見直される事をお勧めします。

MSRのコア技術の一つであるマイクロスリットは15年の歴史を持ち、薄さは4μから超厚の1000μまで、また金属箔 粘着フィルム 複合フィルムと多彩な実績がありますのでお気軽にご相談ください。マイクロスリッターの相談も受けします。

☆お問合せは杉山まで☆


マイクロスリットの最小は0.4mm。何よりも大事なのは
端面の品質と材質 特に複合材料はそれぞれの特性を加味して
スリットするので熟練実績が必要になります

0.4mmから 色々な材質 色々な内径に対応できます.bmp

沢山の種類のリールに対応。
素材の特性と後工程にあわせてリールを選定いたします。
内径は12.5mmから対応できます。

更に詳しくLinkIcon

美しい端面
ギャングスリット
      シャースリット

超美端面を作り出すには、前項でも述べましたように まず材料の質を見極めることから始まります。

単体?複合体?その構成は?厚みのシェア率は?滑りやすいの?割れやすいの?など 様々な観点から技術者は頭の中とこれまでの実績でベストを組み立てます。

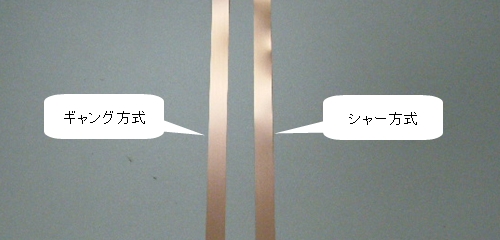

それらの組み立てからスリット方式を変えるのはよくあることですが、先日ギャングスリットの端面で問い合わせがあったので画像を掲載しておきます。
なんでギャングなの?とよく聞かれますが俗語造語でもともとは集合体からきています。 隙間なく刃物を組み合わさった集合体→ギャングにしようっか と昔の先輩方がつけられたのでしょう^^。
シャースリット方式とは違って両端面が同じ条件でせん断されますので図のとおり両側の端面の品質が同じです。 ウェイビングやバリ 波打ち
カエリ だれ 湾曲なども設定次第で軽減されます。  セットするのが超大変なのですが・・・

鈴木の挑戦. 09.06.15.bmp鈴木の挑戦


こんにちわ いつもお世話になります S工場の鈴木です。
今回 僕が挑戦したのは 伸びやすい保護フィルムです。
プロテクトフィルムとも呼びますが 非常に扱い難で経時変化を考えるとあまり大径にすることは
無いのですが、あえて5mm幅で1500m巻きにチャレンジしました
こんなチャレンジは随時 お問合わせください。

いつもありがとうございます

私達で運営しています!
S工場 スタッフ紹介.bmp

☆スタッフ紹介

ヘッド 杉山

リーダー 鈴木
技師 川崎
技師 芝池
技師 西村
品質管理 山本
品質管理 岩満
品質管理  岡

STO 大原
